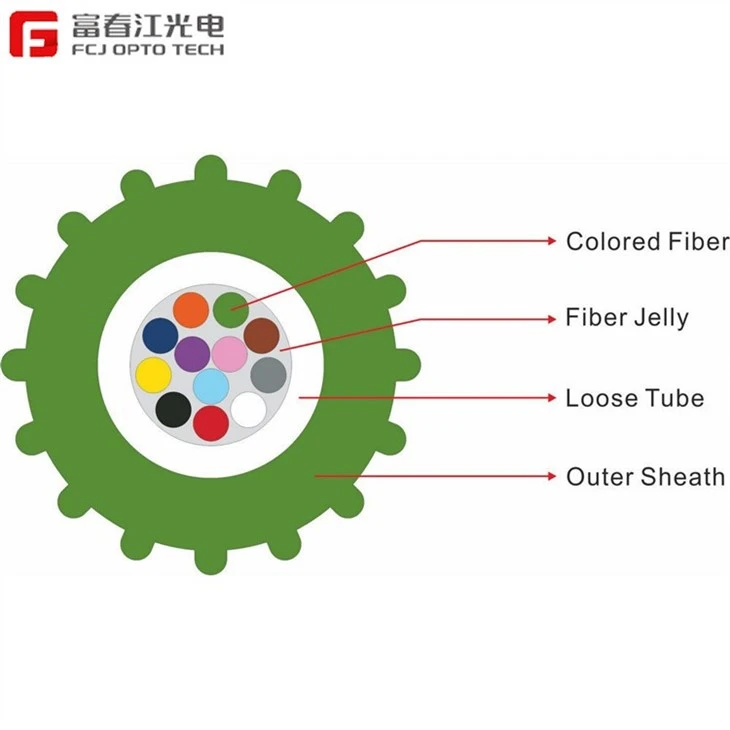

Cablu mini suflat cu aer

Atenuare (plus 20 de grade)

@850nm

Mai mică sau egală cu 3,0dB/km

Mai mică sau egală cu 3,0dB/km

@1300nm

Mai mică sau egală cu 1,0dB/km

Mai mică sau egală cu 1,0dB/km

@1310nm

Mai mic sau egal cu 0,36 dB/km

Mai mic sau egal cu 0,36 dB/km

@1550nm

Mai mic sau egal cu 0,22 dB/km

Mai mic sau egal cu 0,23 dB/km

Lățimea de bandă (clasa A)

@850

Mai mare sau egală cu 500MHZ·km

Mai mare sau egală cu 200MHZ·km

@1300

Mai mare sau egală cu 1000MHZ·km

Mai mare sau egală cu 600MHZ·km

Diafragma numerică

{{0}},200±0,015NA

{{0}},275±0,015NA

Lungime de undă de tăiere a cablului λcc

Mai mică sau egală cu 1260 nm

Mai mic sau egal cu 1480 nm

MTE1.8

MTE2. 0

MTE2.3

MTE2.5

MTE2.8

Număr de fibre

2-4

2-4

6-12

2-12

14-24

Grosimea tecii exterioare HDPE

Nominal: {{0}},20mm, Mini: 0,15mm

Diametrul exterior nominal

1,8 mm

2.0mm

2,3 mm

2,5 mm

2,8 mm

Greutatea aproximativă

2,6 kg/km

4.0 kg/km

5.0 kg/km

6.0 kg/km

7.0kg/km

Atenuare (fibră monomodală)

1310nm/1550nm Mai mică sau egală cu 0,35/0,22 dB/km

Max. Forța de tragere

40N

40N

50N

60N

60N

Max. Strânge Forța

600N/100mm

Mini rază de curbare statică/dinamică permisă

10x/20x OD cablu de fibră optică

Interval de temperatură

Depozitare -30-＋60 de grade ; Instalare -10-＋40 de grade ; Funcționare -20-＋50 de grade

Durata de viață a cablului de fibră optică (evaluare)

25 DE ANI

Tensiune

IEC 60794-1-2-E1

(GB / T 7424. 2- E1)

Tulpina fibrelor ( procente )

Degradarea accesoriilor (dB)

Tensiunea de testare pe termen scurt este tensiunea maximă.
Tensiunea de testare pe termen lung este 1/3 din tensiunea maximă

Pe termen scurt Mai mic sau egal cu 0.3
Pe termen lung Mai mic sau egal cu 0.1

Pe termen scurt: mai mic sau egal cu 0.1,
Nicio tensiune semnificativă după eliminarea stresului;
Pe termen lung: Nu este semnificativ

Forța de aplatizare

IEC 60794-1-2-E3

(GB / T 7424. 2- E3)

Forța de strivire pe termen scurt: atenuare suplimentară Mai mică sau egală cu 0.05.
Forța de strivire pe termen lung: nu este semnificativă.
După îndepărtarea tensiunii, nu există o atenuare suplimentară reziduală vizibilă a fibrei
Fără fisuri vizibile pe suprafața tecii

Presiune de testare pe termen scurt: 600N
Presiune de testare pe termen lung: 200N

Test de îndoire repetată

IEC 60794-1-2-E6
(GB / T 7424. 2- E6)

După testare: nu există o atenuare reziduală vizibilă a fibrei.
Fără crăpare vizibilă vizual a tecii

Raza de îndoire de=20 ori diametrul microcablului

Încărcați=15N

Timpi de îndoire: 25

Test de torsiune

IEC 60794-1-2-E7

(GB / T 7424. 2- E7)

După test: fără ruperea fibrei și nicio crăpare vizibilă a tecii.
După îndepărtarea tensiunii, nu există o atenuare suplimentară reziduală evidentă

Unghi de rotire: ±180º

Încărcați=15N

Număr de torsiuni: 5

Test de bobinaj

IEC 60794-1-2-E11A
(GB/T 7424.2-E11A)

După test: fără ruperea fibrei și nicio crăpare vizibilă a tecii

Diametrul dornului de=20 ori diametrul microcablului

Numărul de spire strânse=10

Număr de cicluri=5

Toate rezultatele de mai sus sunt testate la o lungime de undă de 1550 nm

Polimente: PRM-196, PR140 etc.
Presiunea aerului: 13 bar

Număr de fibre

Tip microtub
3,5/5.0mm

Tip microtub
5,5/7.0mm

2-12 de bază

800m

1500m

14-24 de bază

500m

1500m

Performanța temperaturii

IEC 60794-1-2-F1

Atenuare suplimentară a fibrei (1550nm)

Mai mic sau egal cu 0,1 dB/km

Performanță de penetrare a apei

IEC 60794-1-2-F5B

1m înălțime de apă, 3m cablu, timp de testare 24 de ore
Nu există infiltrații de apă de la celălalt capăt al cablului micro

Performanță de picurare

IEC 60794-1-2-E14

Microcablurile sunt menținute la o temperatură ambientală de 70 de grade timp de 24 de ore
Niciun compus de umplutură nu cade din microcabluri
